Bản vẽ lam nhôm chắn nắng là tài liệu kỹ thuật không thể thiếu cho các kỹ sư, kiến trúc sư và chủ đầu tư. Từ những tòa nhà văn phòng cao tầng đến các công trình dân dụng, hệ lam nhôm không chỉ là giải pháp che nắng hiệu quả mà còn là ngôn ngữ thẩm mỹ đặc trưng của công trình. Bài viết từ Đồng Tâm JSC dưới đây sẽ cung cấp cái nhìn toàn diện về các loại bản vẽ, cấu tạo hệ lam và nguồn tải tài liệu CAD cập nhật nhất hiện nay.

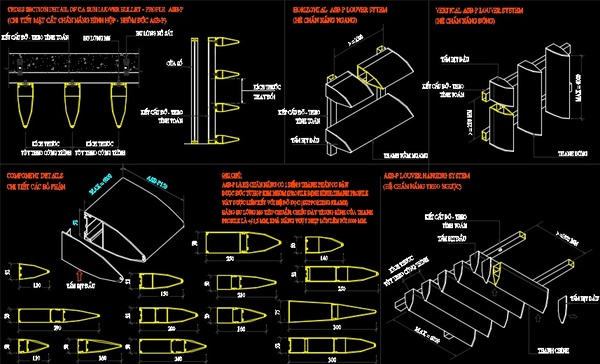

Tổng hợp bản vẽ lam nhôm chắn nắng, chớp nhôm chuẩn kỹ thuật mới nhất
Các loại bản vẽ lam nhôm chắn nắng, chớp nhôm phổ biến
Trên thị trường hiện nay, bản vẽ lam nhôm chắn nắng được phân loại theo hình dạng mặt cắt thanh lam, từ đó quy định phương thức lắp đặt, tính năng kỹ thuật và giá trị thẩm mỹ của từng hệ. Dưới đây là ba dạng bản vẽ phổ biến và được ứng dụng rộng rãi nhất.
1. Lam nhôm hình thoi/hình hộp
Lam nhôm dạng thoi (hay hình elip/oval) được đúc nguyên khối từ hợp kim nhôm nguyên chất, liên kết với khung bằng hệ tay đỡ và vít inox chuyên dụng. Nhờ đường nét không quá sắc cạnh, loại lam này mang đến cảm giác nhẹ nhàng, tinh tế cho mặt dựng công trình.
Điểm nổi bật của hệ lam hình thoi thể hiện qua một số đặc tính kỹ thuật đáng chú ý:
- Vật liệu cao cấp: Sử dụng nhôm hợp kim tiêu chuẩn 6063-T5, đảm bảo độ bền cơ học và khả năng giữ màu vượt trội trước tác động của thời tiết.
- Độ dày linh hoạt: Thanh lam có dải độ dày từ 1,0 đến 3,0 mm, tùy chỉnh theo yêu cầu tải trọng và thẩm mỹ của từng dự án.
- Kích thước đa dạng: Chiều rộng mặt cắt ngang từ 150m đến 300m, đáp ứng nhiều mục đích che chắn khác nhau.
- Phương thức lắp đặt đa dạng: Hệ có thể lắp cố định hoặc chuyển động, theo phương ngang hoặc thẳng đứng, hoặc kết hợp cả hai.
- Tay đỡ tiện ích: Phụ kiện định hình bằng nhôm cho phép điều chỉnh khoảng cách ngang giữa các thanh lên đến 1.500 mm.
- Kiểm soát ánh sáng hiệu quả: Hệ có thể ngăn cản đến 90% bức xạ mặt trời trực tiếp khi lắp đặt đúng góc độ.
Trên bản vẽ lam nhôm chắn nắng dạng thoi, bản vẽ CAD thường thể hiện đầy đủ mặt cắt thanh, khoảng cách giữa các thanh lam, vị trí tay đỡ và góc nghiêng lắp đặt, đủ để triển khai thi công mà không cần thêm tài liệu bổ sung.

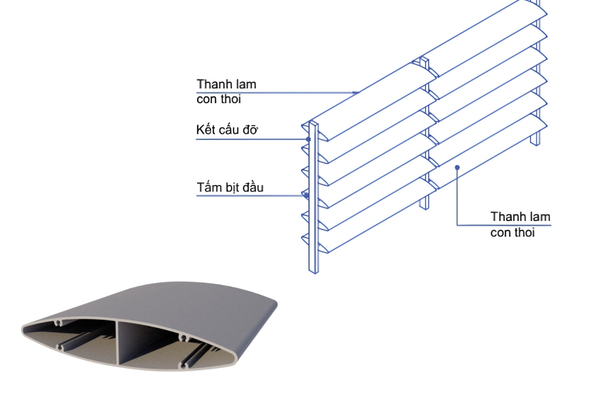

Bản vẽ CAD lam nhôm hình thoi với mặt cắt chuẩn
2. Lam nhôm chữ Z (132S)
Thanh lam mặt cắt chữ Z (lam 132S) là lựa chọn phổ biến tại các khu vực yêu cầu chắn nắng mạnh nhưng vẫn duy trì khả năng lấy sáng tự nhiên. Mặt cắt dạng chữ Z với gân tăng cứng giúp thanh lam đạt độ cứng cao dù thành mỏng, bản rộng tiêu chuẩn 132 mm, chiều dài tối đa khoảng 6 m và độ dày từ 0,6 - 1,5 mm (thông thường 0,6 - 0,8 mm).
Thanh lam thường được lắp nghiêng khoảng 45°, có thể điều chỉnh góc để tối ưu hóa hiệu quả che nắng và giảm thiểu mưa hắt. Khả năng chắn ánh sáng trực tiếp đạt từ 50 đến 90%, đồng thời vẫn cho phép thông gió nhẹ qua khe hở phía sau lớp lam.
Trên bản vẽ CAD, lam 132S được thể hiện rõ ràng với: mặt cắt thanh 132S, bước cài giữa các lam (110 - 120 mm), khoảng cách tay đỡ, chi tiết liên kết bulông vào khung thép và thông số góc nghiêng, đủ thông tin để đội thi công triển khai chính xác ngay từ bước đọc bản vẽ.

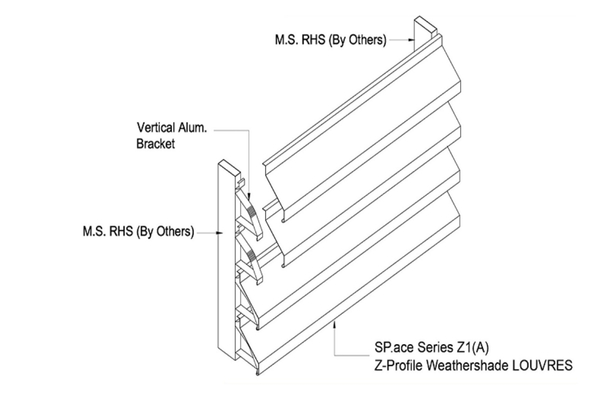

Bản vẽ kỹ thuật lam nhôm chữ Z 132S
3. Lam nhôm lá liễu / cánh chim
Khác với hai loại trên, lam lá liễu (hay còn gọi là lam cánh chim) được đúc nguyên khối từ nhôm với đường cong mềm mại đặc trưng, gợi liên tưởng đến chiếc lá liễu hay đôi cánh chim đang xòe ra. Đây là loại lam được ưa chuộng trong thiết kế công trình cao tầng đòi hỏi tính thẩm mỹ cao.
Khoảng cách tay đỡ với lam cánh chim thường nhỏ hơn 1.500 mm, và cả khoảng cách giữa các thanh lẫn góc nghiêng đều có thể tùy chỉnh linh hoạt theo ý đồ thiết kế. Điểm khác biệt của hệ này nằm ở khả năng tạo hiệu ứng ánh sáng khuếch tán, tạo chiều sâu thị giác cho không gian.
Bản vẽ lam cánh chim thường thể hiện: mặt cắt thanh cong, chiều rộng mặt cắt, khoảng cách giữa các thanh, khoảng cách tay đỡ theo cả phương ngang và dọc, cùng góc nghiêng lắp đặt. Loại lam này đặc biệt thích hợp cho mặt tiền công trình cao tầng, tum thang bộ và không gian sảnh lớn.

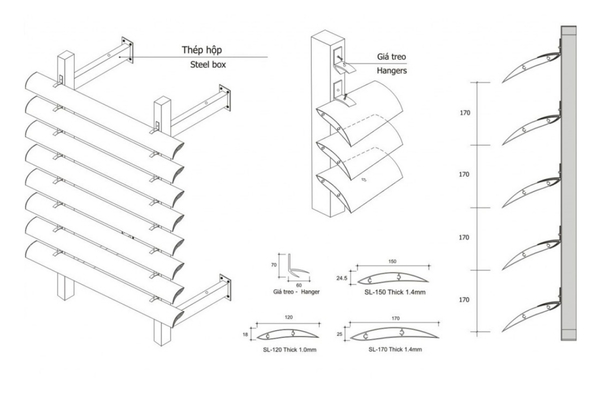

Bản vẽ lam nhôm lá liễu thể hiện mặt cắt thanh cong, khoảng cách lắp đặt và góc nghiêng
Cấu tạo của lam nhôm chắn nắng
Để lựa chọn đúng hệ lam và đọc hiểu chính xác bản vẽ lam nhôm chắn nắng, việc nắm vững cấu tạo cơ bản của hệ lam là điều kiện tiên quyết. Về tổng thể, hệ lam nhôm chắn nắng gồm hai bộ phận chính: thanh lam và hệ khung xương/tay đỡ, phối hợp chặt chẽ với nhau để tạo thành một hệ che chắn hoàn chỉnh.
- Thanh lam được ép đùn từ hợp kim nhôm, sau đó phủ lớp sơn tĩnh điện gia nhiệt cao cấp. Màu sắc phổ biến gồm trắng, bạc (ghi) hoặc màu theo yêu cầu riêng của dự án, đảm bảo độ bám màu bền lâu trong điều kiện khắc nghiệt của thời tiết nhiệt đới.
- Khung xương đỡ và tay đỡ được chế tác từ hợp kim nhôm định hình hoặc thép mạ kẽm. Cấu trúc liên kết chắc chắn giữa thanh lam và khung đỡ giúp toàn bộ hệ lam đạt độ ổn định cao, thi công đơn giản, giảm thiểu thời gian lắp đặt tại công trình.
- Về đa dạng mặt cắt, bản vẽ lam nhôm hiện nay bao gồm nhiều dạng hình học khác nhau: lá liễu, đầu đạn, elip/oval, vuông/thoi, chữ Z, chữ C đủ để đáp ứng mọi định hướng thẩm mỹ và yêu cầu kỹ thuật. Nhờ tính năng cản nắng, cách nhiệt hiệu quả và khả năng nâng tầm ngoại thất, lam nhôm chắn nắng hiện được ứng dụng rộng rãi trong các công trình: văn phòng, trường học, bệnh viện, nhà ga, sân bay, ngân hàng, khách sạn, trung tâm thương mại và nhiều loại hình công trình khác.
>>> Tìm hiểu thêm:
Link tải bản vẽ CAD lam nhôm chắn nắng, chớp nhôm mới nhất
Để hỗ trợ các kỹ sư và kiến trúc sư trong quá trình thiết kế và thi công, Đồng Tâm JSC cung cấp bộ bản vẽ lam nhôm chắn nắng định dạng CAD (.dwg) cập nhật, bao gồm đầy đủ các dạng mặt cắt và chi tiết lắp đặt.
Tải bản vẽ CAD tại đây
Bản vẽ lam nhôm chắn nắng không đơn thuần là một tài liệu kỹ thuật, mà là nền tảng để hiện thực hóa những công trình kiến trúc vừa hiệu quả vừa thẩm mỹ. Với nhiều năm kinh nghiệm trong lĩnh vực vật liệu nhôm kiến trúc, Đồng Tâm JSC tự hào là đơn vị cung cấp hệ lam nhôm chắn nắng chất lượng cao kèm đầy đủ tài liệu kỹ thuật, hỗ trợ chuyên sâu từ giai đoạn thiết kế đến hoàn thiện công trình. Liên hệ ngay để được tư vấn và nhận bộ bản vẽ CAD phù hợp với dự án của bạn.
