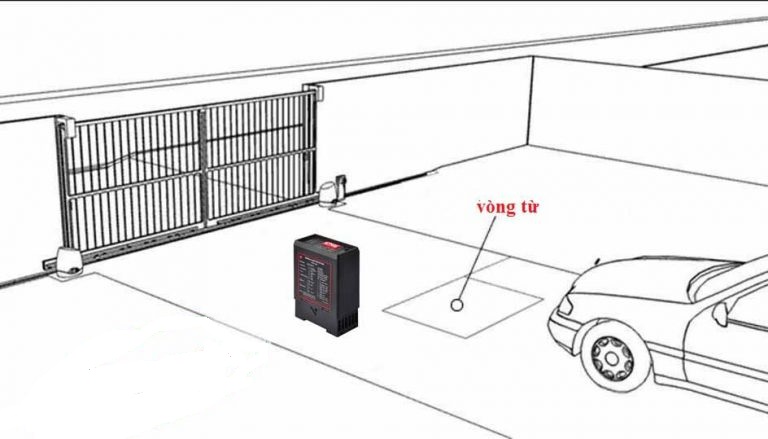

Chức năng: Dùng để phát hiện xe nhờ cảm ứng vòng từ đi ngầm dưới nền đường. Thiết bị giúp việc kiểm soát bãi đậu xe, hệ thống cửa có động cơ, trạm thu phí giao thông
Thông số kỹ thuật
Tầm điều chỉnh: 20 – 1500 µH
Độ nhạy:
Bốn bước điều chỉnh:
High 0.02% ΔL/L
Med-High 0.05% ΔL/L
Med-Low 0.1% ΔL/L
Low 0.5% ΔL/L
Chức năng hoạt động của vòng từ PD 132
Tần số:
Bốn bước điều chỉnh: 12-80kHz (Tần số được xác định bởi dạng hình học của vòng từ)
Cấu hình ngõ ra: 2 relay ngõ ra:
Relay 1 = Ngõ ra hiện diện (không an toàn)
Relay 2 = Ngõ ra xung
Thời gian ngõ ra xung: Xấp xỉ 150 ms (lựa chọn – 250 ms).
Thời gian hiện diện: 1 giờ cho 3% ΔL/L hiện diện không giới hạn tùy chọn
Các chế độ hoạt động:
Có bốn cách chọn chế độ hoạt động:
1. Sự hiện diện giới hạn / Sự hiện diện không giới hạn
2. Xung khi phát hiện / Xung khi không phát hiện
3. Lựa chọn tăng độ nhạy tự động
4. Lựa chọn bộ lọc (trễ 2 giây)

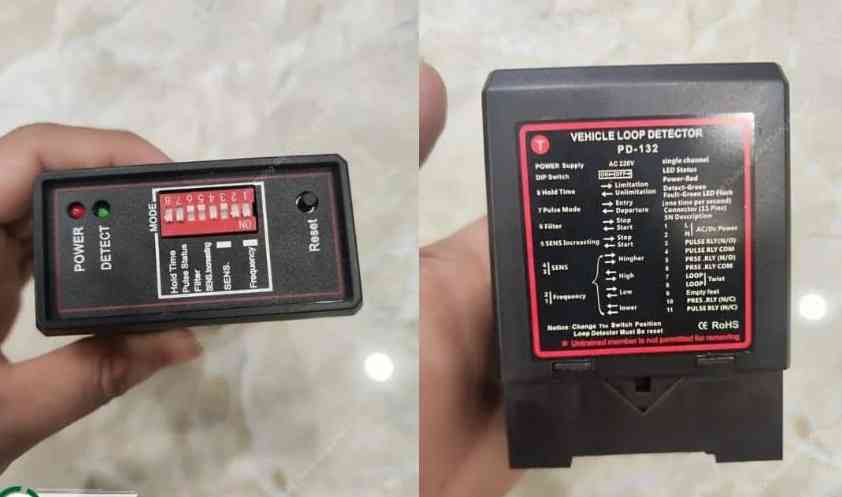

Các chỉ thị trên mặt phẳng bao gồm::
LED đỏ – Chuẩn đoán.
LED xanh báo nguồn – Led xanh chỉ định kênh.
1. Đèn sáng ổn định sau khi nhấp nháy đếm tần số (x 10 kHz).
2. Không phát hiện – đèn tắt.
3. Phát hiện – đèn sáng ổn định.
4. Lỗi – đèn sáng với những khoảng tắt ngắn.
Biến áp cách ly vòng từ, zener diode kẹp ở ngõ vào vòng từ và ống phóng điện bảo vệ.
Nguồn cung cấp:
120V AC ±15% 48-60Hz (PD131)
230V AC ±15% 48-60Hz (PD132)
12-24V AC/DC (PD134)
Yêu cầu – 1.5VA max @ 230V
Các relay ngõ ra:
Relay hiện diện – 5A @ 230V AC
Change-over contact (Fail-safe)
Relay xung – 5A @ 230V AC
Nhiệt độ hoạt động: -20°C to +70°C (Bo mạch được bịt kín chống ngưng tụ)
Vật liệu: Hỗn hợp ABS nhiệt độ cao.

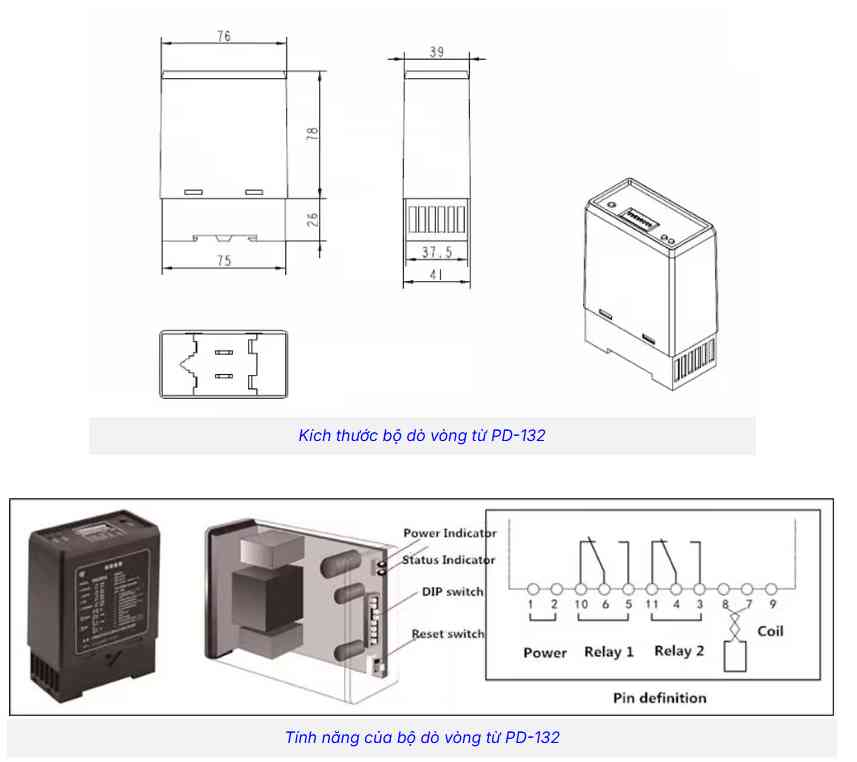

Kích thước: 76 mm (cao) 40 mm (rộng) x 78 mm (sâu)

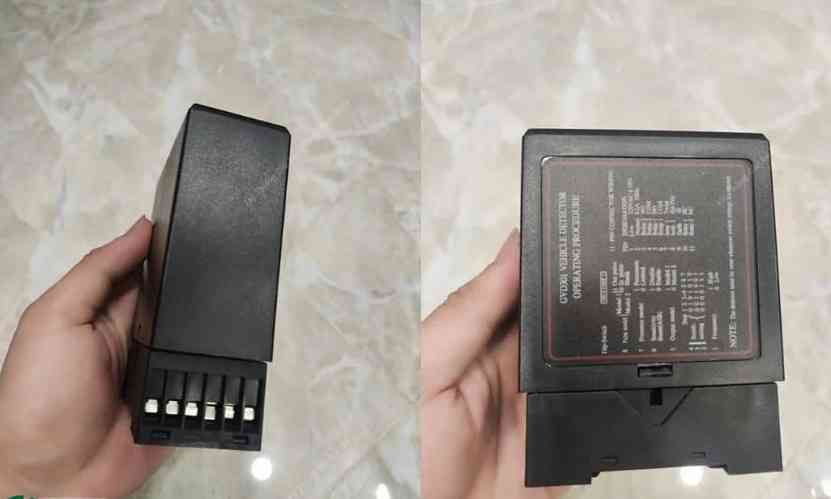

Đầu nối: Chân đế 11-pin (86CP11)
